Machine Drawing

 Hell दोस्तों

आज हम इंजीनियरींग में use होने वाले भाषा के बारे मे जानकारी प्राप्त करेंगे

मशीन ड्राइंग, जिसे तकनीकी ड्राइंग या इंजीनियरिंग ड्राइंग के रूप में भी जाना जाता है, मशीनों, घटकों और प्रणालियों के विस्तृत आरेख और योजनाबद्ध बनाने का अभ्यास है। ये चित्र विनिर्माण, निर्माण और संयोजन के लिए आवश्यक हैं, क्योंकि वे सटीक विनिर्देश और निर्देश प्रदान करते हैं। मशीन ड्राइंग के प्रमुख पहलुओं में शामिल हैं:

1) ऑर्थोग्राफिक प्रक्षेपण : सभी आयामों और विवरणों को दिखाने के लिए वस्तु के एकाधिक दृश्य (सामने, ऊपर, पार्श्व)।

इस projection में वस्तु को diahadrel angel में रखकर front view, Top view,side view बनाया जाता है

यह एक 2D drawing की प्रक्रिया है 2d dimensions से आप वस्तु के drawing बना कर कामगार दे सकते हो इसका use करके कामगार job तयार करता है

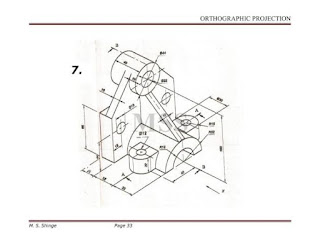

Orthographic projection

2) आइसोमेट्रिक और एक्सोनोमेट्रिक दृश्य : वस्तु की संरचना की स्पष्ट समझ देने के लिए त्रि-आयामी निरूपण। Civil engineer इस भाषा उपयोग बहुत ज्यादा करते हैं‌ इसमें 3d drawing जैसा आपको job देखने को मिलता है Isometric projection कहा जाता है

Isometric Projection

3) विस्तृत चित्र : अधिक जानकारी प्रदान करने के लिए जटिल भागों के नज़दीक से दृश्य। Section view में projection job के अंतर्गत भागों की जानकारी प्राप्त करने के लिए half section,full section,partial and broken section इस प्रकार के view के जरिए job की विस्तृत जानकारी प्राप्त कर सकते हो

Section view

4) अनुभागीय दृश्य : वे दृश्य जो वस्तु को काटकर आंतरिक विशेषताओं को प्रकट करते हैं।

5) आयाम और व्याख्याएँ : निर्माण और संयोजन के मार्गदर्शन के लिए सटीक माप और नोट्स

इस प्रकार से machine drawing तयार किया जाता है इसका उपयोग mechanical engineer, civil engineer में किया जाता है
